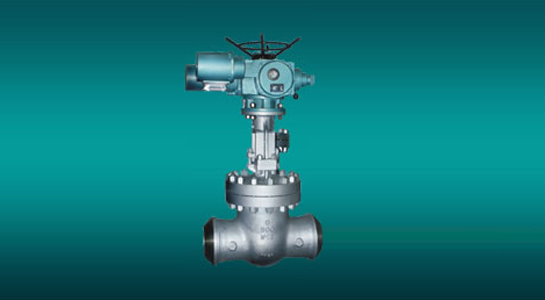

电动对焊闸阀
时间：2015-09-06 15:41:39 阅读：1824次
电动对焊闸阀特点：
1、高温高压磅级电站闸阀采用先进流道等径直通结构，极大降低了流阻系数与能量的损耗，显著提高了阀门使用寿命和性能。
2、阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。
3、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
4、电动闸阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构，除就地操作外，还可进行远距离操作。
电动对焊闸阀操作原理：
开启过程
1、在关闭位置，阀体受阀杆的机械施压作用，紧压在阀座上。
2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4、至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
关闭过程
1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90度。
3 、快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4、手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
